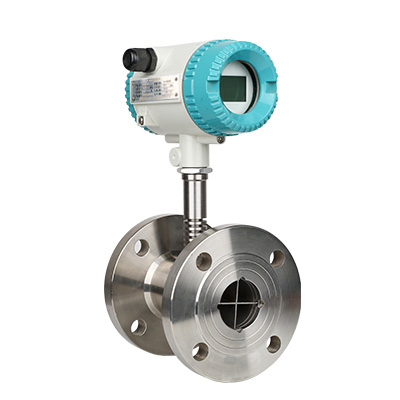

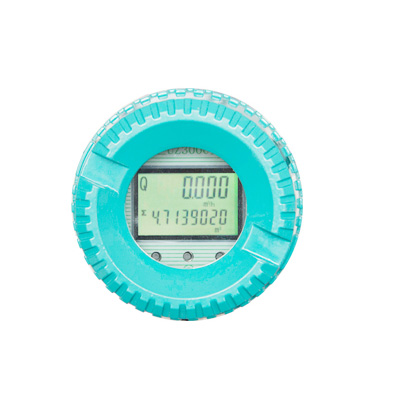

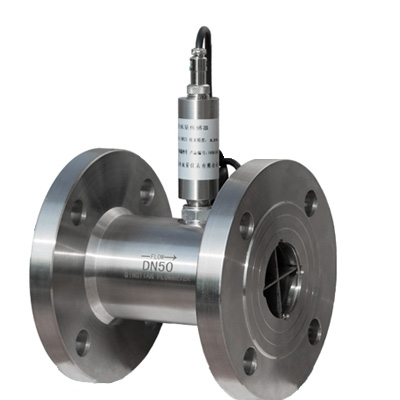

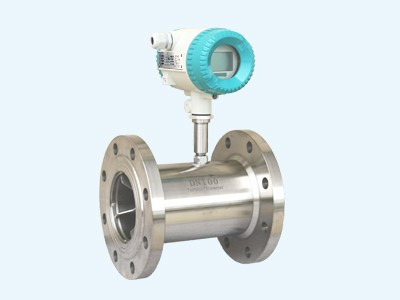

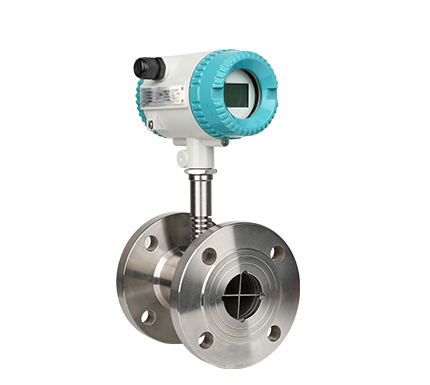

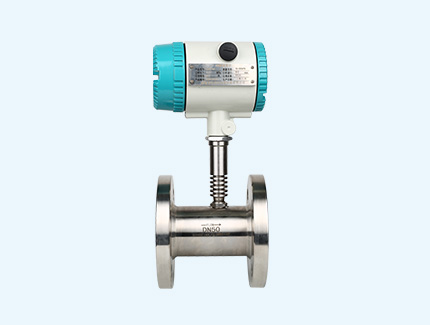

法蘭式液體渦輪流量計

LWGY係列法蘭式液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈衝信號，此電脈動信號的頻率與被測流體的流量成正比。

在線谘詢

全國熱線

15890954071

產品簡介 / Introduction

LWGY係列法蘭式液體渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈衝信號，此電脈動信號的頻率與被測流體的流量成正比。

工作原理 / Working principle

流體流經傳感器殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片旋轉，在力矩平衡後轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈衝波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量範圍內，脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
Q=3600×f/k

式中：
f－脈衝頻率[Hz]；
K－傳感器的儀表係數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k；
Q－流體的瞬時流量（工作狀態下）[m3/h]；
3600－換算係數；

每台傳感器的儀表係數由製造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

產品優點 / Product advantages

1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重複性好，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3、具備儀表係數三點修正，智能補償儀表係數非線性，並可進行現場修正；
4、所有有效數據掉電後保持10年不丟；
5、範圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表。

技術參數 / Technical parameters

執行標準	渦輪流量傳感器（JB/T9246-1999）
連接方式	螺紋、卡箍、法蘭、夾裝式
精度等級	±1%R、±0.5%R、±0.2%R（需定製）
傳感器材質	304、316不鏽鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
使用條件	相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈衝信號、4-20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	外電源：24VDC±15%，紋波≤±5%，適用於4-20mA輸出、脈衝輸出、RS485等
工作電源	內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5
防爆等級	Exia II CT或Exd II BT6
防護等級	IP65或更高可定製

產品如何選型 / How to select productss

測量介質、溫度，是否有腐蝕性

流量範圍和用戶管道的內徑

壓力等級

是否現場顯示

工作電源

信號輸出、通訊

是否要防爆

安裝方式

精度等級

應用領域 / Application field

法蘭式液體渦輪流量計廣泛用於石油、化工、冶金、科研等領域的計量、控製係統。配備有衛生接頭的液體渦輪流量計可以應用於製藥行業。

一台滿足各類行業流量測量

石油

化工

冶金

科研

安裝注意事項 / Installation precautions

1、變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗；
2、變送器應水平安裝，避免垂直安裝，並保證其前後有適應的直管段，一般前10D，後5D；
3、保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反；
4、被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施；
5、注意對磁感應部分不能碰撞。
