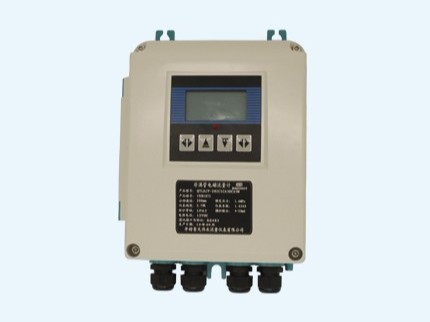

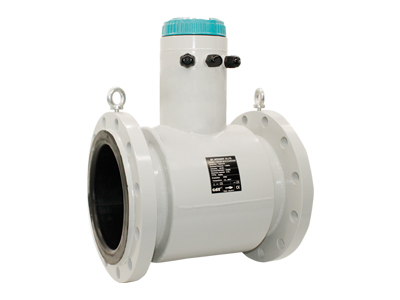

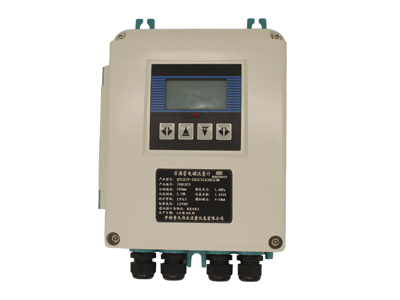

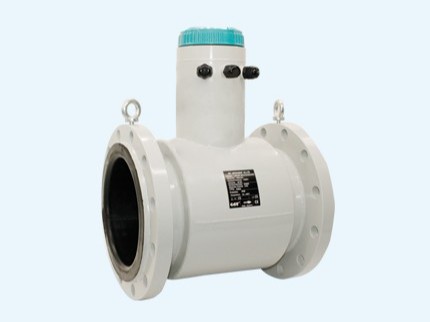

QTLD/F型非滿管流量計是由一個流速傳感器、一個水位傳感器和一個流量顯示儀組成，連續測量管道中流體的流速和液位，用戶隻要輸入圓形管道的內徑或方形管道的寬度，非滿管流量計就會自動計算出管道內的流量，並自動顯示出管道內的瞬時流量、流速、累積流量等測量參數。
工作原理 / Working principle
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的係數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一係列的數字處理後，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，並設有RS－485等通訊接口，並支持HART和MODBUS協議。
產品優點 / Product advantages
可用於開放式非滿管管道流量的測量；
可應用於市政雨水、廢水、汙水排放和灌溉用水管道等場所的連續計量；
可實現正向和反向雙向流量測量；
傳感器可在惡劣的現場和汙水水質下長期工作；
流量測量精度高，而且不受下遊、支流擁堵、阻塞等因素的影響；
測量管道的直管段要求為管道直徑的10倍長度；
背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；
非滿管流量計顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，並具有計算機通訊接口232、485（選配件）；
技術參數 / Technical parameters
產品如何選型 / How to select productss
02
流量範圍和用戶管道的內徑
應用領域 / Application field
電磁流量計應用於：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。
一台滿足各類行業流量測量
安裝注意事項 / Installation precautions
1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍後5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。
我們能提供的服務 / The services we can provide
-
根據需求
推薦選型及報價
一
-
產品個性化
定製
二
-
7*24小時
全國服務熱線
三
-
上門指導
安裝
四
生產過程 / The services we can provide
国产麻豆免费在线儀表檢定裝置 / Qingtian instrument verification device
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多台串聯質量法實流標定裝置
