潛水型電磁流量計

QTLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成，用於連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。 全塑結構密封可靠，無活動部件，無阻力件，耐腐蝕，結構簡單，工作可靠。
全國熱線

15890954071

產品簡介 / Introduction
非滿管流量計




潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成，用於連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比）等物理參數變化的影響，隻要被測介質電導率大於20μS/cm，儀表測量不受電導率變化的影響。
適用於明渠、暗渠、河道測量。適用於圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲，潮汐，下遊水位等變化的影響 。對上下遊直渠段要求低，安裝要求低，能在原有渠道上稍加改造即可。施工周期短，安裝施工費用低。



工作原理 / Working principle

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD

式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的係數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一係列的數字處理後，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，並設有RS－485等通訊接口，並支持HART和MODBUS協議。

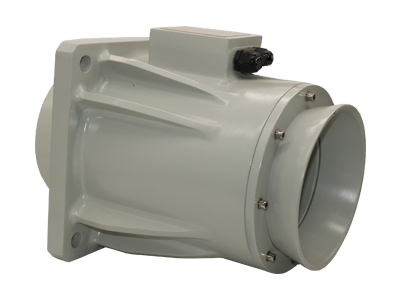

潛水電磁流量計

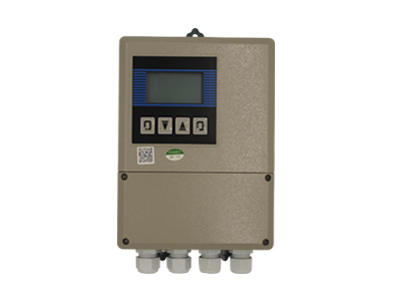

潛水電磁流量計轉換器

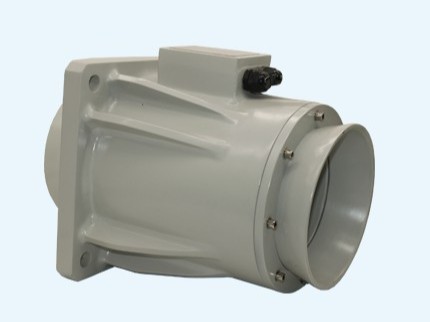

潛水電磁流量計
產品優點 / Product advantages

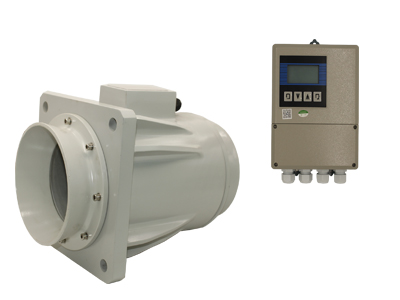

潛水電磁流量計


1、潛水型電磁流量計結構簡單，無可動部件，具有很強的抗汙、抗堵或抗腐蝕能力，因此可在含有懸浮物或粘結物的流體中使用；
2、潛水型電磁流量計測量覆蓋範圍廣，正常適用範圍20∶1,一般30∶1或更大；
3、流量計為雙向測量係統，內裝三個積算器：正向總量、反向總量及差值總量；
可顯示．莊、反流量，並具有多種輸出：電流、脈衝、數字通訊、HART。
4、轉換器采用表麵安裝技術(SMT)，具有自檢和自診斷功能。
5、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。




技術參數 / Technical parameters
性能 技術參數
公稱通徑 50，100，200，400，600，800(mm)
精度 ±1.5%，±2.5%(與仿真傳感器合用時）
襯裏材料 氯丁橡膠
電極材料 含鉬不鏽鋼、鈦、哈氏合金C、特殊
電極形式 標準型
連接方式 法蘭連接
被測介質溫度
0～+40℃





公稱壓力 0.6、1.0、1.6
供電電源 AC220V、DC24V、12V
環境濕度 5～100%RH（相對濕度）
介質導電率 ≥20μs/cm
測量範圍 1500：1  流速設定<15m/s
結構形式 分體型,沉浸
防護等極 IP68可選
防爆標誌 ExmdIIT 4
產品標準 JB/T9248-2015電磁流量計
產品如何選型 / How to select productss
01

測量介質、溫度，是否有腐蝕性

02

流量範圍和用戶管道的內徑

03

壓力等級

04

是否現場顯示

05

工作電源

06

信號輸出、通訊

07

是否要防爆

08

安裝方式

09

精度等級

應用領域 / Application field

電磁流量計應用於：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。

一台滿足各類行業流量測量

石油

石油

化工

化工

鋼鐵

鋼鐵

食品

食品

電力

電力

造紙

造紙

安裝注意事項 / Installation precautions

1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍後5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。

我們能提供的服務 / The services we can provide
  • 根據需求
    推薦選型及報價
    一
  • 產品個性化
    定製
    二
  • 7*24小時
    全國服務熱線
    三
  • 上門指導
    安裝
    四
生產過程 / The services we can provide
国产麻豆免费在线儀表檢定裝置 / Qingtian instrument verification device

出廠前一對一標定

  • 国产麻豆免费在线儀表檢定裝置 3毫米-3米 MT質量法水流量標定裝置
  • 国产麻豆免费在线儀表檢定裝置 DN800mm-DN2200mm容積法實流檢定裝置
  • 国产麻豆免费在线儀表檢定裝置 DN3-DN15mm質量法標定裝置
  • 国产麻豆免费在线儀表檢定裝置 DN65mm-DN300mm 多台串聯質量法實流標定裝置

    • 熱品推薦 / Hot product

    QTLD法蘭式電磁流量計

    QTLD法蘭式電磁流量計

    ★測量管內無可動部件，便於維護管理；無阻流部件，因此無壓力損失。★被測液體電導率≥5μs/cm，配合各種襯裏材料，可適用於測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量。★流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，測量精度高。★合理選用襯裏及電極材料，可實現良好的耐腐蝕性和耐磨性。★低頻矩形波激磁，不受工頻及現場各種雜散幹擾的影響，工作穩定可靠。★不受流體方向影響，正反向均可準確計量。★量程比1：120(0.1m/s～12m/s)，滿量程流速範圍寬。★漢字液晶背光顯示，可在線修改參數，操作簡單方便。★具有空管測量、報警功能，並能適應不同的流體介質。★掉電時間記錄功能，自動記錄儀表係統電源間斷時間，補算漏計流量。★小時總量記錄功能，以小時為單位記錄流量總量，適用於分時計量製。
    插入式電磁流量計

    插入式電磁流量計

    ★測量精確度不受液體密度、粘度、溫度、壓力和電導率變化的影響；★高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合於無法停水的現場使用，而且可以在老管道上現場開口安裝；★結構簡單，電磁流量計測量管可不用內襯，可靠性高；公稱通徑範圍寬，適用於DN100-DN3000之間的所有口徑管道；★一體化接地電極，實現儀表良好接地；傳感器采用新的加工工藝、固態封裝、耐振動、防滲透、壽命長，使儀表具有良好的測量精確度和穩定性。
    QTLD分體式電磁流量計

    QTLD分體式電磁流量計

    ★測量管內無可動部件，便於維護管理；無阻流部件，因此無壓力損失。★被測液體最低電導率≥5μs/cm，配合各種襯裏材料，可適用於測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量。★流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，測量精度高。★合理選用襯裏及電極材料，可實現良好的耐腐蝕性和耐磨性。★低頻矩形波激磁，不受工頻及現場各種雜散幹擾的影響，工作穩定可靠。★不受流體方向影響，正反向均可準確計量。★量程比1：120(0.1m/s～12m/s)，滿量程流速範圍寬。★漢字液晶背光顯示，可在線修改參數，操作簡單方便。★具有空管測量、報警功能，並能適應不同的流體介質。★掉電時間記錄功能，自動記錄儀表係統電源間斷時間，補算漏計流量。★小時總量記錄功能，以小時為單位記錄流量總量，適用於分時計量製。
    電磁明渠流量計

    電磁明渠流量計

    電磁明渠流量計采用流速麵積法，不需修建量水建築物，通過測量過水斷麵麵積與斷麵流速來求得流量，廣泛應用於明渠引水、水利工程、城市供水、汙水處理、農田灌溉等矩形、梯形明渠及涵洞的流量測量。
