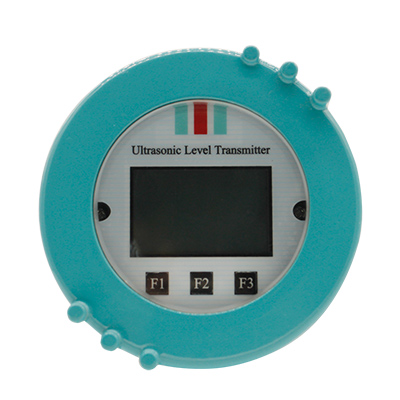

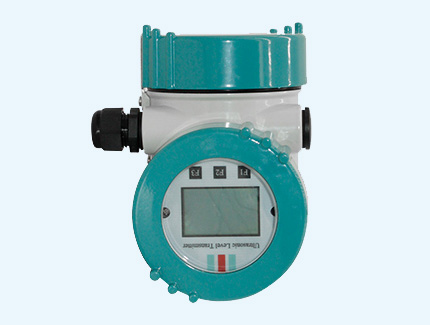

超聲波液位計可采用二線製、三線製或四線製技術,二線製為:供電與信號輸出共用;三線製為:供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;四線製為:當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。
15890954071
超聲波液位計可采用二線製、三線製或四線製技術,二線製為:供電與信號輸出共用;三線製為:供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;四線製為:當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。

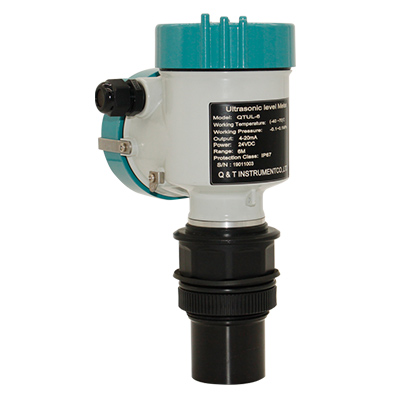

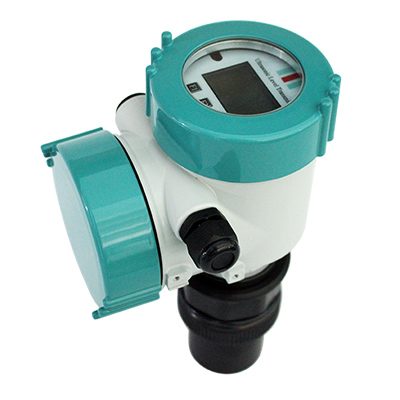

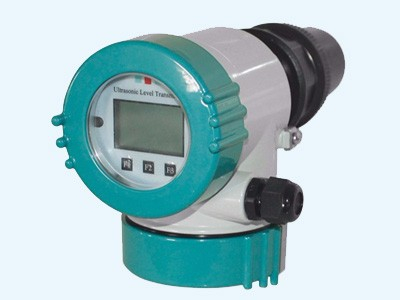

超聲波物位計工作原理是由超聲波換能器(探頭)發出高頻脈衝聲波遇到被測物位(物料)表麵被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表麵的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關係可用公式表示:
S=C×T/2.
由於發射的超聲波脈衝有一定的寬度,使得距離換能器較近的小段區域內的反射波與發射波重迭,無法識別,不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
探頭部分發射出超聲波,然後被液麵反射,探頭部分再接收,探頭到液(物)麵的距離和超聲波經過的時間成比例:
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式:環境聲速= 331.5 + 0.6×溫度
傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一係列的數字處理後,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,並設有RS-485等通訊接口,並支持HART和MODBUS協議。
1、自動功率調整、增益控製、溫度補償;
2、科學的檢測技術,豐富的軟件功能適應各種複雜環境;
3、采用新型的波形計算技術,提高儀表的測量精度;
4、具有幹擾回波的抑止功能保證測量數據的真實;

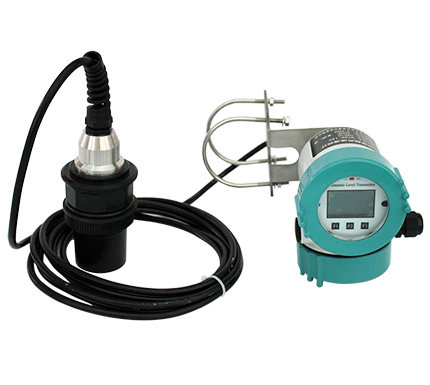

5、多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出 分體超聲波液位 探頭。
性能 | 技術參數 | ||
量程 | 5M、10M、15M、20M | ||
測量精度 | 0.5%-1.0% | ||
分辨率 | 3mm或0.1%(取大者) | ||
顯示 | 液晶顯示 | ||
模擬輸出 | 2線製4~20mA/250Ω負載 | ||
繼電器輸 出 | 無 | ||
環境溫度 | 顯示儀表-20~+60℃,探頭-20~+80℃ | ||
通信 | 無 | ||
防護等級 | 顯示儀表IP65,探頭IP68 | ||
探頭電纜 | 無 | ||
探頭安裝 | 顯示儀表IP65,探頭IP68 |
測量介質、溫度,是否有腐蝕性
流量範圍和用戶管道的內徑
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級

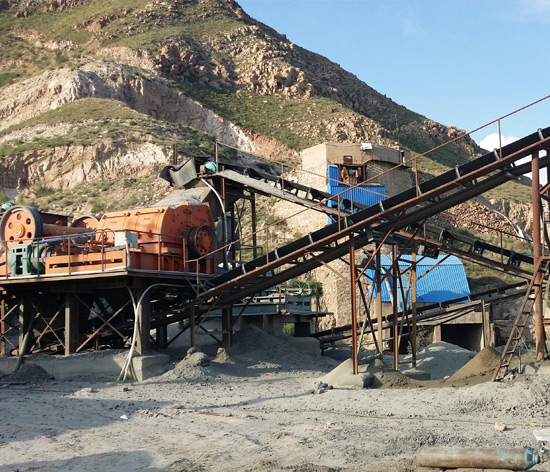

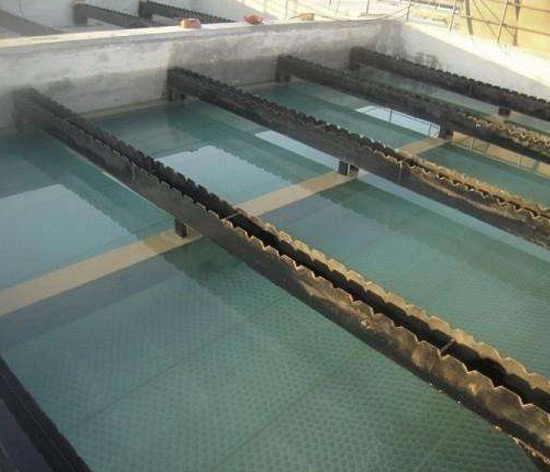

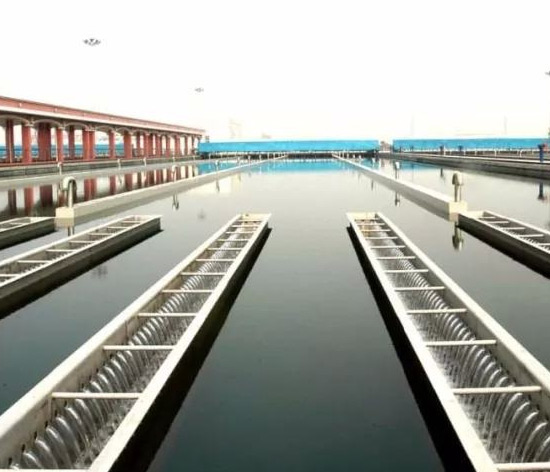

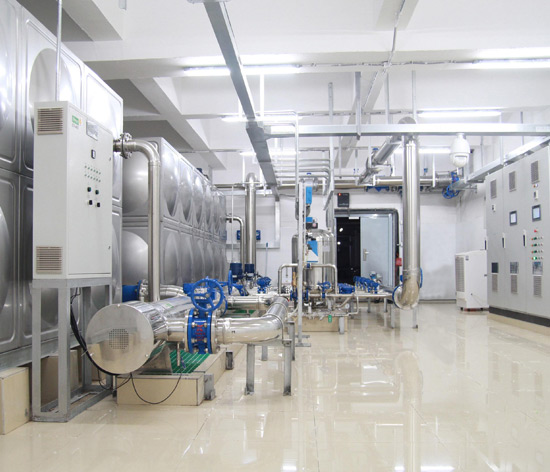

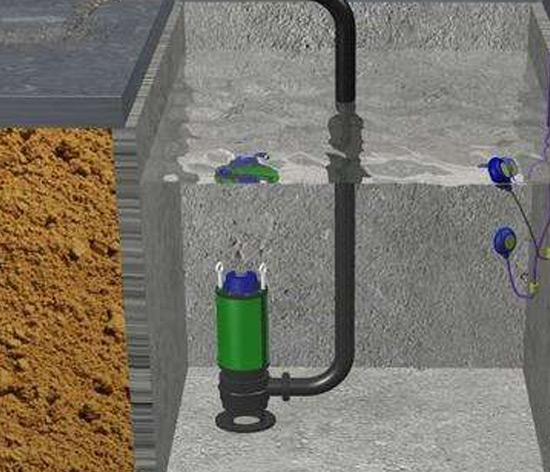

超聲波液位計適用於水及汙水處理 :泵房、集水井、生化反應池、沉澱池等;電力、礦山:灰漿池、煤漿池、水處理等
一台滿足各類行業流量測量
1、換能器的正下方應盡量避開進、出料口等液麵有劇烈波動的位置;
2、由於波束角的存在,換能器安裝時應與器壁或池壁保持一定的距離;
3、超聲波波束所輻射的範圍內,不能有障礙物,安裝時應盡量避開池內設施,如扶梯、管路、攪拌器等;
4、安裝地點應盡可能遠離產生強電磁幹擾的設備;
5、對於頂部為拱形的容器,超聲波液位計安裝應偏離容器頂中心位置,以免形成多次的反射回波;
6、頂部為平麵的錐形容器,超聲波液位計應盡量安裝在頂部中央,這樣可以保證測量到容器底部;
7、應盡量避免將超聲波液位計安裝在液位容易堆積泡沫漂浮物或劇烈波動的地方,因為會影響回波質量,產生虛假回波,從而影響測量精度。必要時可加裝導波管,其長度至最低液位即可,應保證管內、外液位能自由、同步升降,內壁要光滑;
8、盡量不要使用在有水蒸氣的場合,如果有蒸汽,易形成水珠附著在探頭的表麵,對正常測量造成影響;
9、露天安裝時應加裝遮陽(雨)罩。
出廠前一對一標定
