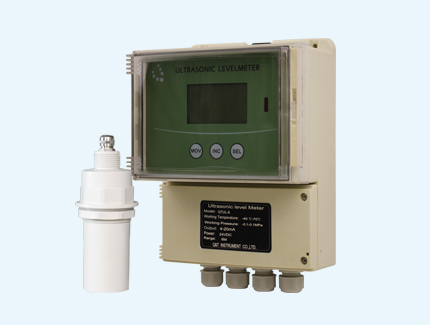

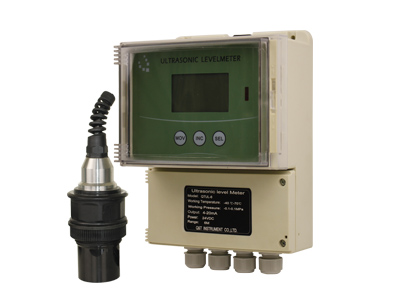

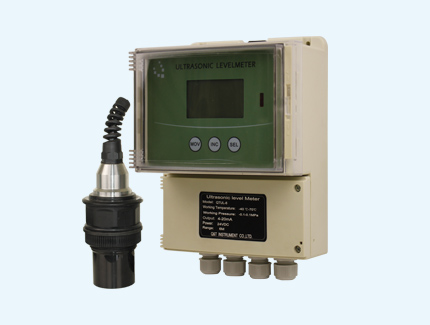

超聲波明渠流量計是在非滿管狀敞開渠道測量自由表麵自然流的流量儀表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計(open channel flowmeter)。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。
產品優點 / Product advantages
1、可測量非滿管(圓管、蛋形管或其它異形管)流量;
2、可測量渠道(圓形渠、矩形渠或其它異形渠)流量;
3、可測量天然的河、溪流量;
4、可測量汙水排放渠道或管道(下水道)流量;
5、可測量正向和反向流速和流量;
6、可提供瞬時流量值和累計流量值;
7、輸出信號:RS-485、Modbus、4-20Ma電流信號和多路開關量;
8、傳感器可在惡劣的現場和汙水水質下長期工作;
9、可選配短信或GPRS無線模塊實現遠程遙測;
10、傳感器外殼為聚碳酸酯,防護等級IP68;
11、內置自動溫度補償;
12、盲區可調節,屏蔽探頭附近幹擾信號。
性能 | 技術參數 |
水位測量範圍 | 0~3.0m |
盲區 | 0.3m |
整機測量精度 | 係統誤差±3‰ |
流量測量範圍 | 取決於所用堰/槽類型,最大可為9999m3/h |
工作溫度(℃) | -20℃~+60℃ |
最小水位分辨 | ±1mm |
信號輸出 | RS485,4~20mA,2路開關量輸出 |
顯示 | 液晶顯示 |
供電電源 | DC24V /150mA ;AC220 /100mA |
防護等級 | IP65 |
介質:所測介質的類型 酸堿性和溫度 方便看是否要巴歇爾槽 槽的材質
流量:渠道尺寸 根據具體的流量和河道的尺寸進行選型 三角堰 矩形堰還是巴歇爾槽
精度等級
供電方式

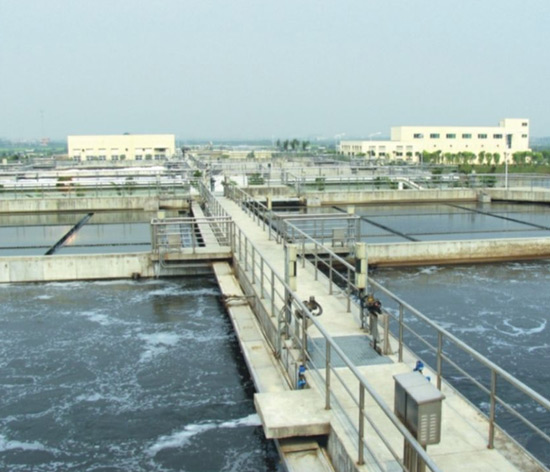

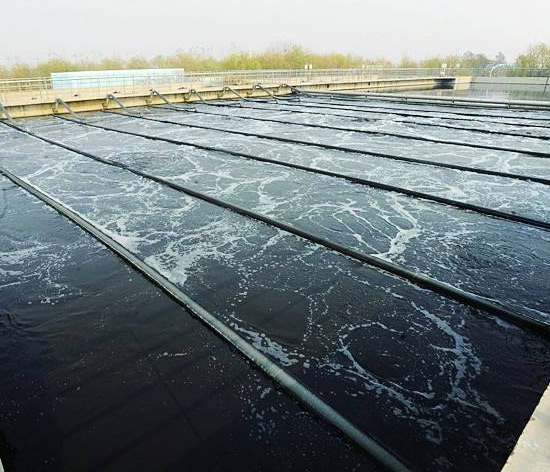

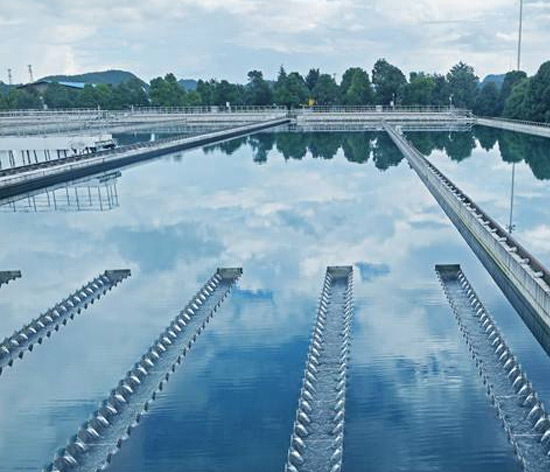

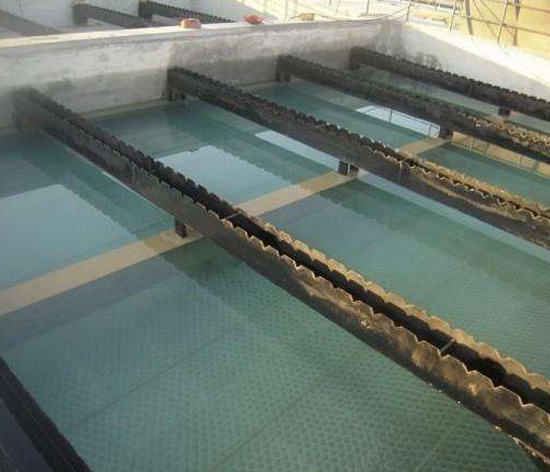

明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、汙水治理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。
一台滿足各類行業流量測量
明渠超聲波流量計的安裝形式有支架安裝和法蘭安裝,若現場條件允許優先選擇法蘭安裝,法蘭安裝更便於調節探頭發聲方向與水麵的垂直。由於超聲波流量計發射角與盲區的存在,最高水麵距離探頭底麵要大於盲區距離,我們在選擇安裝位置時不能離渠道邊緣太近,應裝在渠道的中線上方 以免影響儀表的正常工作。
出廠前一對一標定
