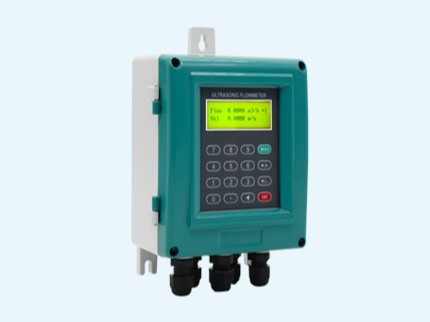

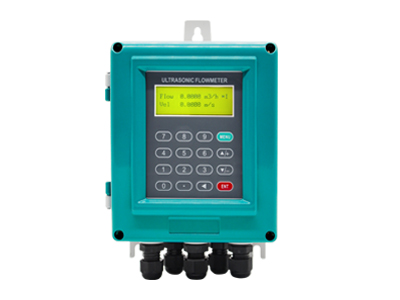

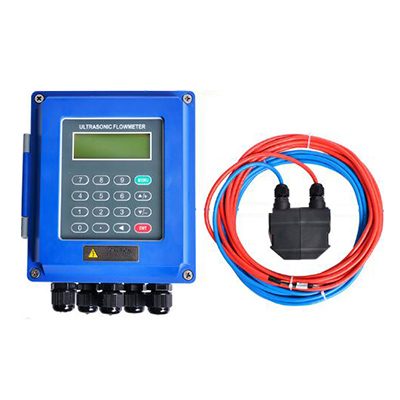

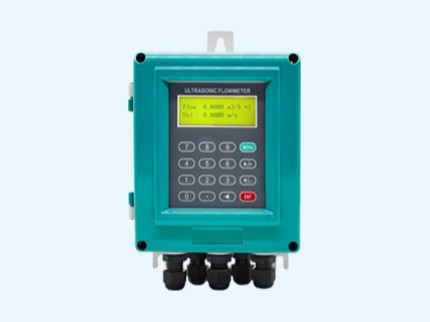

壁掛式超聲波流量計以速度差法為原理，測量圓管內液體流量。本係列儀表采用了數字發射、數字接收、數字分析、數字輸出等微功耗數字化設計技術，儀表計量準確、運行可靠、更適於工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
微功耗、數字化設計：整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全麵的數字化設計，整機功耗小於0.3W。電池供電型整機功耗隻有0.2mW。
優異的計量和管理功能：在軟件設計上采用科學分析和計算技術，保證準確的計量功能。另外設計了管理功能，該係列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
靈活的維護性能：采用換向自適應技術，使該係列儀表能夠自動消除測量過程的零點誤差，並能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
漢字化技術：儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鑽孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
管段式超聲流量計：需切開管路安裝，但以後的維護可不停產。可選擇單聲道或三聲道傳感器。

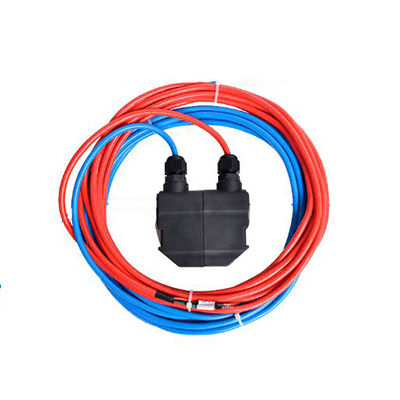

外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的矽橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
| 壁掛式超聲波流量計 | 管段式超聲波流量計 | 外夾式超聲波流量計 | |||||||
| 管徑範圍 | DN20-4000 | DN20-2000 | DN20-4000 | ||||||
| 流速範圍（m/s） | 0.01～12 | ||||||||
| 準確度（%） | 單聲道 | 雙聲道 | 三聲道 | 單聲道 | 雙聲道 | 三聲道 | 1.5 | ||
| 1 | 1 | 0.5 | 1.0（校正0.5） | 0.5 | 0.5 | ||||
| 測量介質 | 飲用水、河水、海水、地下水、冷卻水、高溫水、汙水、潤滑油、柴油、燃油、化工液體、其他均質流體 | ||||||||
| 管道材質 | 金屬（如碳鋼、鑄鐵、不鏽鋼、鋁等）非金屬材質（如PVC,有機玻璃等） | ||||||||
| 管襯材質 | 玻璃鋼、沙漿、橡膠等 | ||||||||
| 信號輸出 | 1、4-20mA：阻抗小於800Ω，光電隔離，準確度0.1%。 | ||||||||
| 2、累計脈衝輸出：光電隔離，無源開路輸出，傳輸距離小於500m。 | |||||||||
| 3、RS-485:光電隔離，波特率可選擇，傳輸距離大於1.6Km. | |||||||||
| 4、打印機：RS-232串口模式。打印機為選配件。 | |||||||||
| 5、M-BUS. | |||||||||
| 鍵 盤 | 2×8漢字鍵盤 | ||||||||
| 顯示器 | 2×10漢字顯示或英文顯示 | ||||||||
| 測量功能 | 顯示瞬時流量、瞬時流速、正累計流量、負累計流量、淨累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。 | ||||||||
| 數據存貯 | 可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 | ||||||||
| 環境溫度 | 轉換器：-10～45℃（特殊環境請說明） | ||||||||
| 傳感器：-40～+60℃（常溫型） | |||||||||
| -40～+160℃(高溫型) | |||||||||
| 傳感器材質 | 不鏽鋼和陶瓷 | 不鏽鋼和普通碳鋼 | 常溫型為尼龍高溫型為合金鋁 | ||||||
| 傳感器承壓能力 | 管內部分壓力小於4.5MPa | DN20～700mm小於2.5MPa | 與管道內壓力無關建議不浸水工作 | ||||||
| DN800～2000mm小於1.6MPa | |||||||||
| 傳感器防護等級 | IP68 | ||||||||
| 轉換器防護等級 | 壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 | ||||||||
| 防爆等級 | EXdⅡBT6 | ||||||||
| 傳感器電纜長度 | < 500m | < 500m | < 300m | ||||||
| 傳感器電纜型號 | 專用電纜SEYV-75-2(直徑7mm)，越短越好，減少幹擾，也可以加長到300m若長要加粗電纜 | ||||||||
| 工作電源 | AC220V, DC12～36V 0.8A (可選) | ||||||||
| 轉換器外形尺寸 | 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm | ||||||||
| 傳感器外形尺寸 | 220×ø20(杆部)×ø50（連接部)mm | 見管段傳感器數據表 | 60×40×35mm | ||||||
| 轉換器重量 | 壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg | ||||||||
| 傳感器重量 | 0.7Kg/支 | 見管段傳感器數據表 | 0.2Kg/支 | ||||||
| 熱量測量功能 | 測量供熱量、熱損耗、入口溫度、出口溫度 | ||||||||
管道壁厚、外徑，介質
管內流量是否含有雜質
測量介質的溫度
測量介質為氣體時
氣體壓力
合理配置選型
應用於：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。
一台滿足各類行業流量測量
1、觀察安裝現場管道是否滿足直管段前10D後5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
5、前四步驟完成後可確認使用何種傳感器安裝
6、開始向表體輸入參數以確定安裝距離。
7、非常重要：精確測量出安裝距離。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多台串聯質量法實流標定裝置
